專用于電子煙的控制芯片
產品描述
WS088CT是一款高集成度、高性能、應用于電子煙的氣流控制器。該芯片采用ASIC設計，不會(huì )有目前MCU方案的死機現象，也不會(huì )出現因低于臨界電壓而引起的芯片無法復位現象。
WS088CT芯片工作狀態穩定，內部包括：基準電路，振蕩器，咪頭檢測，電池充電模塊，電池電壓欠壓保護，負載過流和短路檢測，LED指示驅動電路，輸出恒壓控制。
WS088CT芯片吸煙輸出采用恒功率控制，保證在電池電壓變化，以及霧化絲本身阻抗變化的情況下，霧化絲上的功率始終保持恒定，增強客戶體驗感；恒功率6.5W，支持驅動大于0.8ohm發熱絲。

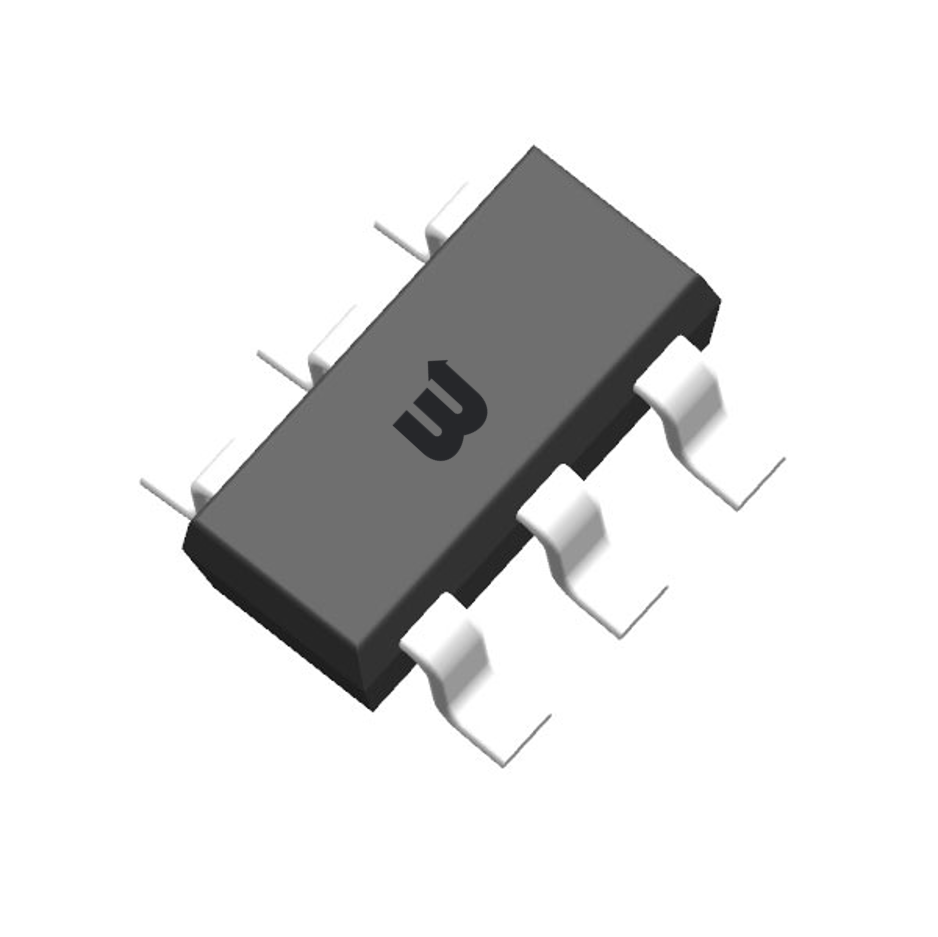

WS088CT芯片外圍電路簡單，成本低；提供SOT23-6L封裝。
主要特點
采用ASIC設計
省電模式下，待機電流＜5uA
內部集成充電功能，充電電流500mA
電池充滿檢測閾值：4.200V
涓流/恒流/恒壓三段式充電功能
支持0V電池充電
充電電流智能熱調節
自動再充電
USB輸入過壓OVP（6.5V）
恒功率輸出（6.5W）
負載過流保護（OCP）
負載短路保護（SCP）
電池欠壓保護（空載3.0V，帶載2.7V）
吸煙過吸保護（10s）
內置過熱保護（OTP）
支持多種童鎖功能
LED單燈指示功能
提供SOT23-6L封裝
無鉛、無鹵素
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS088CT | 475KB |
