產品描述

WS2597B采用原邊控制技術，待機功耗小于75mW，效率全面達到能效六要求。內置了線損補償和峰值電流補償，使得在全電壓/負載范圍內都能提供精準的恒壓和恒流模式：采用PFM控制，并且帶有隨機頻率抖動功能，和內置自適應軟驅動功能，減小了系統的EMI；采用雙峰值技術，輕載和空載時降低CS峰值，避免了音頻噪聲：全面的保護功能:采用WS2597B來設計系統，可以省去光耦，次級反饋控制電路，環路補償降低系統成本。

主要特點

• 低待機功耗<75mw

• 低啟動電流<1uA

• 高效率(滿足能效六要求)

• 內置隨機頻率抖動

• 內置前沿消隱

• 逐周期限流保護

• VCC 欠壓鎖定和過壓保護

• ±5% CC、CV 精度

• 良好的動態特性(10%--任意負載)

• CS 引腳和 CS 電阻開路保護

• FB 上下分壓電阻開路/短路保護

• 芯片 GND 開路保護

• 輸出過壓保護

• 輸出電壓過低保護

• 過溫保護

• 智能溫度調節(溫度過高時，輸出功率降低)

• 次邊肖特基二極管短路保護

• 變壓器飽和保護

• CS 雙峰值技術，避免音頻噪聲

• 專利的自適應的軟驅動功能

• 外部可編程的 cable 補償，提高 CV 精度

• 內置線電壓補償，提高 CC 精度

• 內置 MOS 管

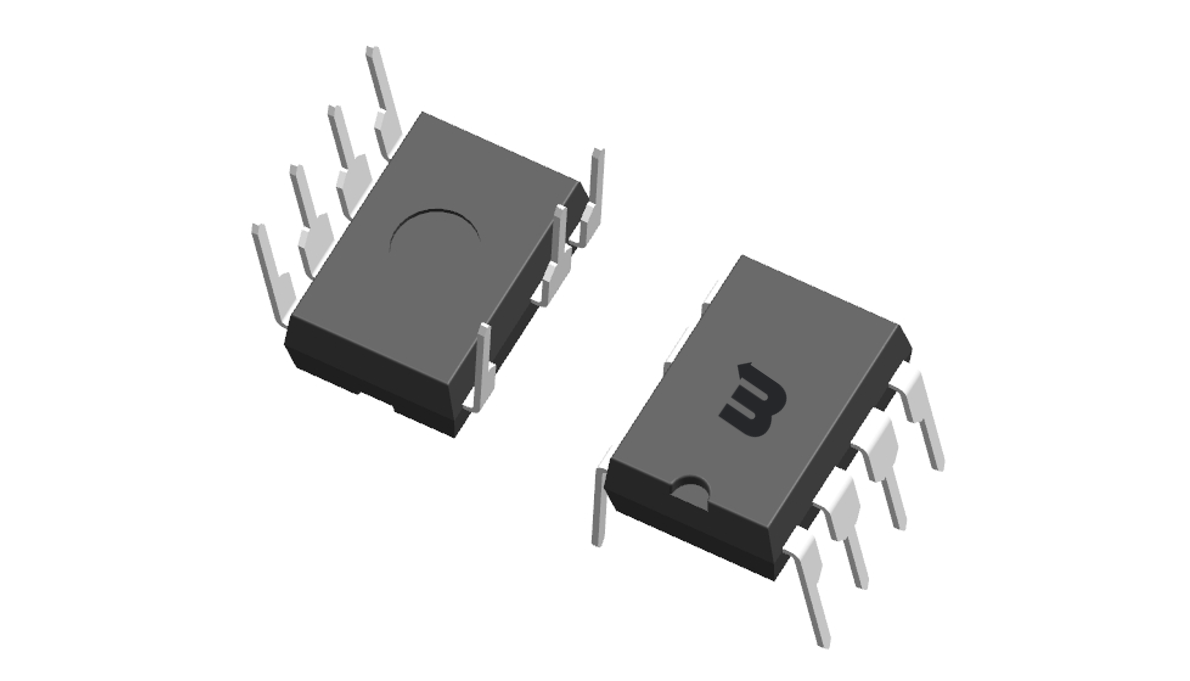

• DIP-7 封裝
